一、用途
　　本系列电液动扇形闸门是根据建材行业的特殊需要，用作水泥熟料库底除尘设备的理想卸料装置。
二、特点
　　电液动扇形闸门在出料口处设备了防尘罩，避免了灰尘飞扬：采用电液推杆作动力源，取代气缸传动，节约了工程投资成本；电液动扇形闸门阀体采用阶台结构，减少了料流冲击；阀体关键部位铺设栅栏结构的耐磨衬板，减少了衬板直接磨损。




三、性能参数

适用介质	干燥粉尘
工作温度	≤150℃
卸灰量	6-80m2/h

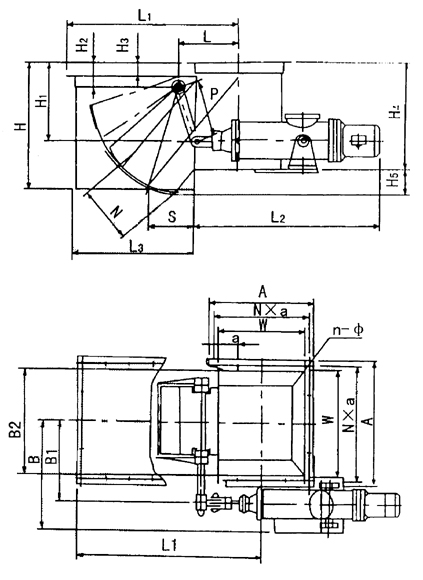

型号	主要尺寸(mm)																				电液推杆型号	功率KW
	W	A	A1	A2	B	B1	B2	L	L1	L2	L3	H	H1	H2	H3	H4	H5	P	N×a	n×Φ
TDSZ-30	300	400	120	150	350	470	300	300	800	1175	600	380	429	170	60	340	150	280	2×175	8-18	DYZ700-280/110-P	1.1
TDSZ-40	400	500	220	250	400	520	400	350	900	1175	650	540	429	170	60	480	140	280	3×150	12-18	DYTZ700-280/110-P	1.5
TDSZ-50	500	626	320	350	450	570	500	400	1050	1220	737	680	513	190	70	610	120	350	4×140	16-18	DYTZ700-300/110-P	1.5
TDSZ-60	600	726	360	390	500	620	600	450	1200	1220	837	750	513	190	70	670	150	350	4×165	16-18	DYTZ700-300/110-P	2.2
TDSZ-70	700	840	460	490	550	670	700	500	1400	1340	980	900	560	190	80	820	150	400	5×154	20-22	DYTZ700-350/110-P	2.2
TDSZ-80	800	940	560	590	600	720	800	550	1550	1340	1080	1050	560	190	80	950	150	400	5×174	20-22	DYTZ700-350/110-P	2.2
