气动开关阀
浏览: 发布日期:2017-11-08

一、  概述
气动开关阀主要在粉状物料流量控制系统中作开关用。通常与流量控制阀串联配套使用。气动开关阀是以气缸为动力实现开关作用。
二、  技术参数表
规格
项目部分
单位 B250 B300 B400
阀体 流量 m3/h 120 160 220
流速 m/s 3 3 3
转角θ 71 71 71
外径 mm 260 280 320
长度 mm 330 405 410
流通面积 m2 0.0148 0.025 0.0425
气缸 型号   QGBII-100 QGBII-100 QGBII-100
内径 mm 100 100 100
行程 mm 200 200 200
工作压力 MPa 0.15-1 0.15-1 0.15-1
安装形式   双吊耳 双吊耳 双吊耳


材料   PETS-6 PETS-6 PETS-6
透气面积 m2 0.05 0.07 0.09
耗气量 m3/min 0.5 0.5 0.5

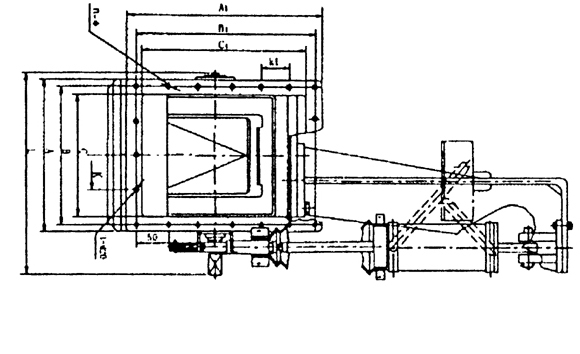

三、外形安装尺寸:
